Sistemas de ayuda al atraque (BAS)

Para un Atraque Seguro de Buques

Solicite una propuesta Descargar folleto

Los buques modernos son más grandes, más pesados y menos tolerantes durante el atraque. Como resultado, los terminales necesitan información precisa y en tiempo real para controlar la velocidad de aproximación, la distancia y la posición del buque.
El Sistema de ayuda al atraque (BAS) de Straatman, también conocido como Sistema de atraque, permite un atraque seguro y controlado en muelles y terminales. El sistema proporciona datos claros y en tiempo real a los operadores, lo que facilita una toma de decisiones oportuna y reduce el riesgo durante el atraque.

Más de 50 años de experiencia en fabricación

Diseñado, ingenierizado y fabricado en los Países Bajos

Productos de alta calidad y un excelente nivel de servicio

Innovación y mejora continuas

Sistemas de asistencia de atraque

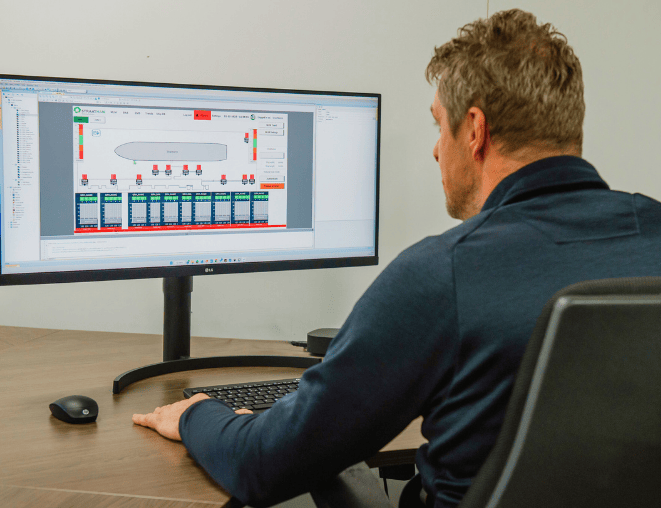

El sistema de asistencia de atraque de Straatman (o también llamado sistema de asistencia de amarre) se basa en la última tecnología láser y LED. El sistema láser mide la distancia desde el embarcadero hasta el lateral del buque que se aproxima. Además, en un ordenador normal, se pueden visualizar todos los valores en una pantalla grande, como por ejemplo, la distancia (proa y popa), la velocidad de aproximación y el ángulo. La visualización se basa en la tecnología LED, por lo que se pueden mostrar otros parámetros, tales como la velocidad del viento, la corriente, las olas u otra información crucial para garantizar un amarre seguro.

¿Como funciona el sistema?

El sistema de ayuda al atraque mide la distancia de aproximación del buque. Utiliza la última tecnología láser y LED para hacer esto. Brinda a los prácticos y al personal marítimo información valiosa para garantizar un proceso de atraque seguro.

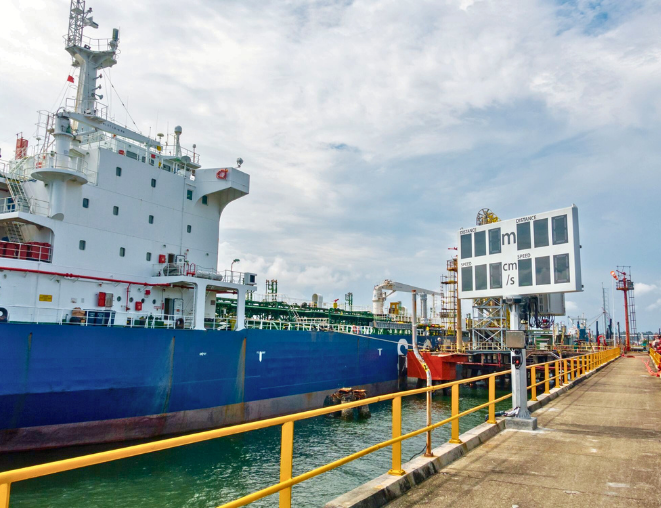

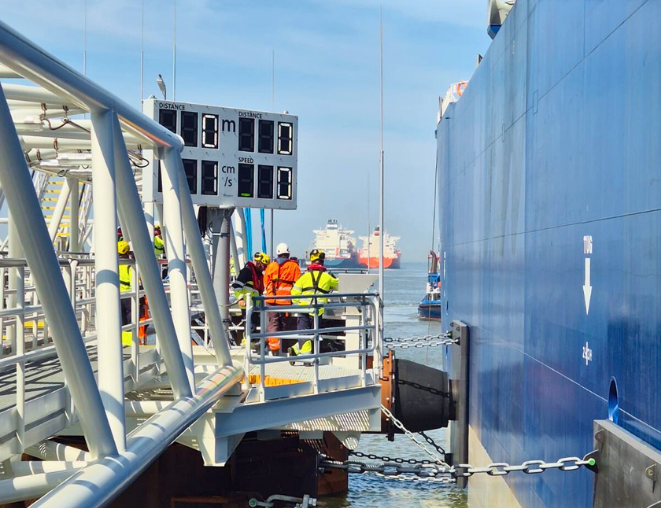

En una pantalla grande, todas las personas involucradas pueden ver la información en tiempo real sobre el proceso de atraque. Vea el video a continuación para ver el sistema de ayuda de atraque en funcionamiento.

¿Cómo ayuda el Sistema de ayuda al atraque (BAS) a las operaciones?

Además de la medición de distancia, el Sistema de ayuda al atraque (BAS) respalda operaciones diarias seguras y eficientes mediante funcionalidades integradas.
Las funciones opcionales del sistema incluyen comunicación mediante tablet inalámbrica, sistemas de buscapersonas y la integración con los entornos de control del terminal. Estas herramientas ayudan a los operadores a seguir su flujo de trabajo operativo preferido y a mantener la conciencia situacional durante el atraque.
Todos los componentes del sistema funcionan conjuntamente como una solución totalmente integrada. Esto hace que el sistema sea adecuado para diferentes configuraciones de terminal y para condiciones ambientales variables.
Como resultado, tanto el Sistema de ayuda al atraque (BAS) como el Sistema de atraque proporcionan un soporte operativo fiable y coherente.

Parámetros Clave de Medición

El Sistema de ayuda al atraque monitoriza los parámetros clave que influyen en un atraque seguro, incluidos:

Distancia entre el buque y el muelle
Velocidad de aproximación
Posición de proa y popa
Ángulo del buque durante la aproximación

Los operadores utilizan estos datos en tiempo real para mantener el control durante todo el proceso de atraque y reducir el riesgo de daños por contacto.

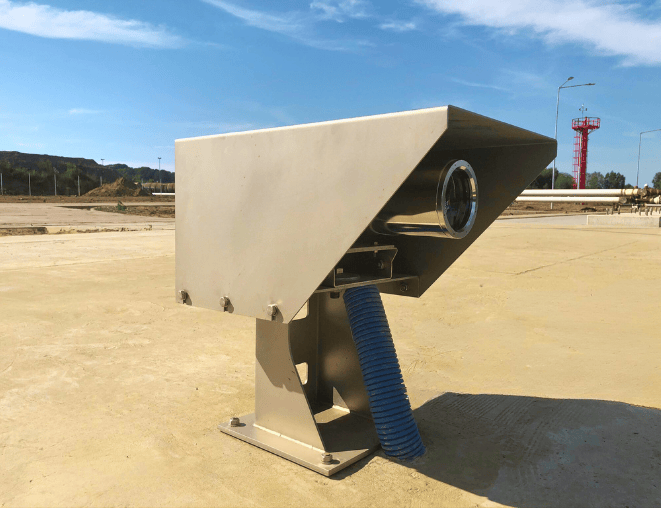

Características de los láseres

Straatman diseña los sensores láser para un funcionamiento continuo en entornos marinos exigentes. Las características clave incluyen:

Láseres de alta precisión que no requieren mantenimiento (clase 1)
Distancia de 0 a 300 metros
Opciones de montaje sobre raíles
Precisión de +/-2 cm
Opcional adecuado para zonas 1 y 2
Adecuado para todas las condiciones climáticas

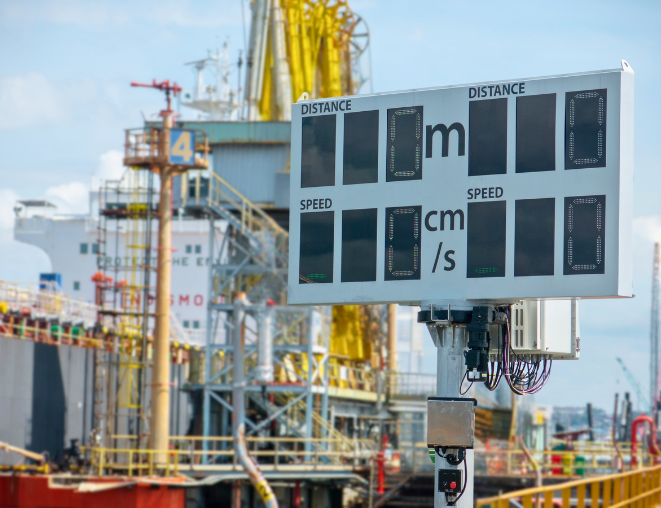

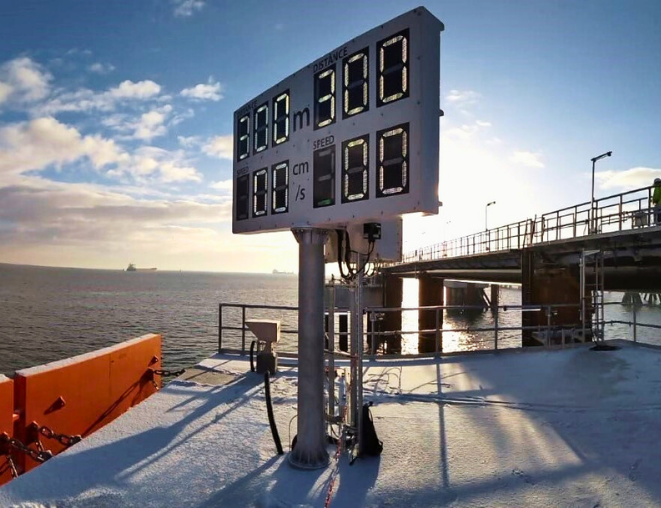

Características de la pantalla LED

Straatman configura cada Sistema de ayuda al atraque (BAS) para adaptarse al diseño del terminal y a los requisitos operativos.
Las opciones de configuración disponibles incluyen:

Visible desde 300 metros (durante el día)
Tamaño de 2500 x 1200 x 200 mm (anchura x altura x profundidad)
Acero inoxidable 316, recubierto (color a convenir)
Opcional adecuado para zonas 1 y 2 (EX-P IIB T4 Gb)
Pantalla LED controlada por ordenador/PLC
Basada en LED, 16 colores Milj, 5000 nits/m²
La solución más rentable en zonas peligrosas

El sistema se integra fácilmente en la infraestructura y los sistemas de control existentes del terminal.

Diseñado para Operaciones de Terminales y Muelles

Straatman diseña el Sistema de ayuda al atraque específicamente para su uso en:

Terminales de petróleo y gas
Terminales químicos y de granel líquido
Terminales de GNL
Terminales de contenedores
Carga general y muelles offshore

Cada sistema admite un atraque seguro bajo condiciones operativas reales, incluidas la visibilidad limitada, alta densidad de tráfico y cambios meteorológicos.

Qué esperar de Straatman

Productos de alta calidad
Nuestros productos están diseñados y fabricados con atención al detalle. Utilizamos los mejores materiales y lo comprobamos todo para asegurarnos de que obtiene lo mejor.
Innovación continua
Siempre intentamos ser mejores. Seguimos aprendiendo, mejorando e invirtiendo en investigación y desarrollo para poder ofrecerle las mejores y más novedosas soluciones.
Equipo comprometido y entusiasta
Nuestro equipo ama lo que hace. Trabaja duro para satisfacer sus necesidades y hacerle feliz.
Excelente nivel de servicio
Estamos aquí para ayudarle. Nuestro equipo está siempre dispuesto a responder a sus preguntas y asegurarse de que esté satisfecho con nuestro servicio.
Certificados en todos los niveles necesarios
Cumplimos todas las normas importantes. Esto significa que nuestros productos son seguros y fiables.
Hacemos lo que prometemos
Cumplimos nuestras promesas. Puede confiar en que haremos lo que decimos.

Descargue ahora nuestro catálogo de Amarre y Atraque

Nuestro catálogo de Amarre y Atraque ofrece especificaciones claras, opciones disponibles y una visión esencial de nuestros productos.

Otros Sistemas de amarre y atraque

¡Somos su socio para su sistema de amarre completo! Podemos integrar funciones como:

Cabestrantes

Como parte integral de sus Ganchos de amarre de liberación rápida o como Cabestrantes personalizados independientes.

Sistema de monitoreo ambiental (EMS)

Como solución integrada, el sistema de ayuda al atraque puede ampliarse con el sistema de monitoreo ambiental (EMS)
